一、概 述

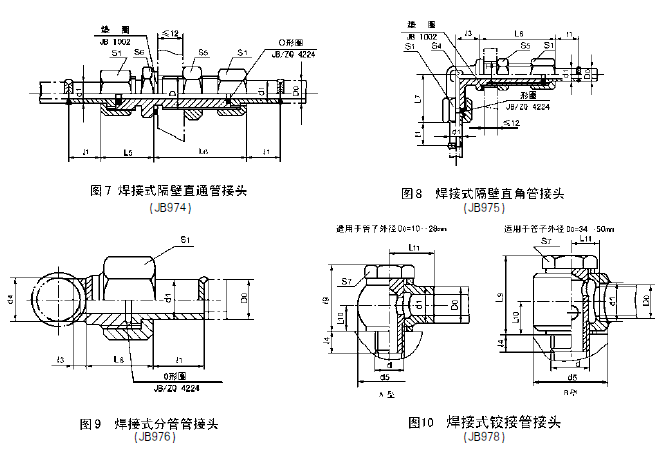

适用于以油为介质的管路系统用焊接式管接头。工艺润滑公称压力为31.5MPa，工作温度为-25～+80℃。焊接式端直通管接头、焊接式端直通长管接头、焊接式直通管接头、焊接式直角管接头，焊接式四通管接头，焊接式隔壁直通管接头、焊接式隔壁直角管接头、焊接式分管管接头、焊接式铰接管接头的型式和尺寸按图1～图10 和表1的规定。
二、结构形式

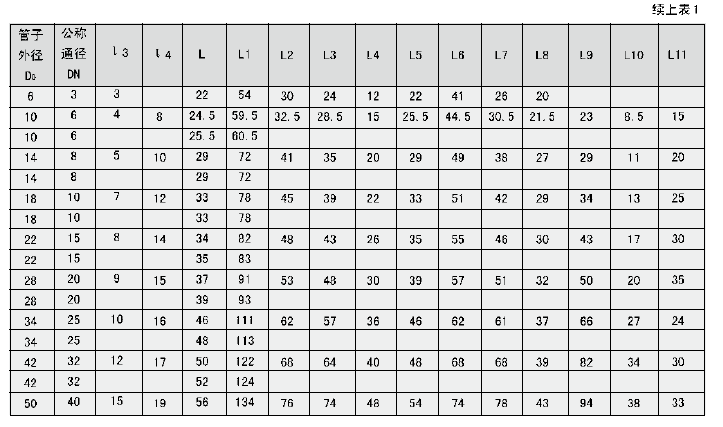

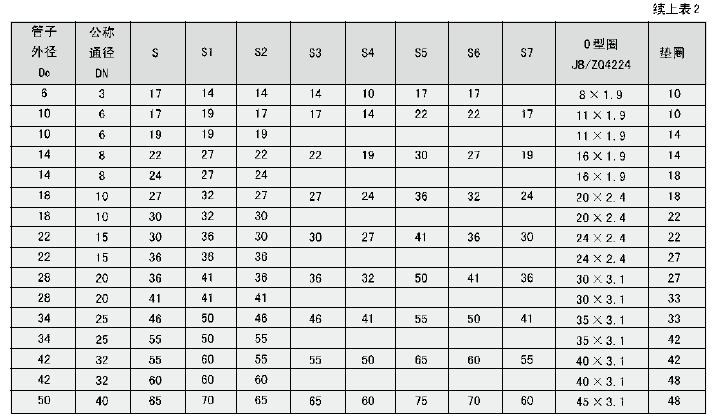

三、外形尺寸
四、标记说明
a、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通管接头：
管接头 18-M22 × 1.5 JB/966-77
b、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通长管接头：
管接头 18-M22×1.5 JB/1883-77
c、管子外径D0为28mm的焊接式端直通管接头：
管接头 28 JB970-77
d、管子外径D0为28mm的焊接式直角管接头：
管接头 28 JB971-77
e、管子外径D0为18mm的焊接式三通管接头：
管接头 18 JB972-77
f、管子外径D0为18mm的焊接式四通管接头：
管接头 18 JB973-77
g、管子外径D0为28mm的焊接式隔壁直通管接头：
管接头 28 JB974-77
h、管子外径D0为28mm的焊接式隔壁直通角管接头：
管接头 28 JB975-77
i、管子外径D0为28mm的焊接式分管管接头：
管接头 28 JB977-77
j、管子外径D0为28mm的A型焊接式铰管接头：
管接头 28A JB978-77
