一、概述
适用于以油、气为介质的管路系统用锥密封焊接式管接头，工作温度为-25～+80℃。
锥密封焊接式直通管接头、锥密封焊接式直通圆柱管螺纹管接头、工艺润滑锥密封焊接式直通圆锥管螺纹管接头、锥密封焊接
式锥螺纹管接头、锥密封焊接式90°弯管接头、锥密封焊接式圆柱管螺纹90°弯管接头、锥密封焊接式圆锥管纹90°弯管
接头、锥密封焊接式锥螺纹90°弯管接头、锥密封两端焊接式直通管接头、锥密封焊接式直角管接头、锥密封焊接式三通

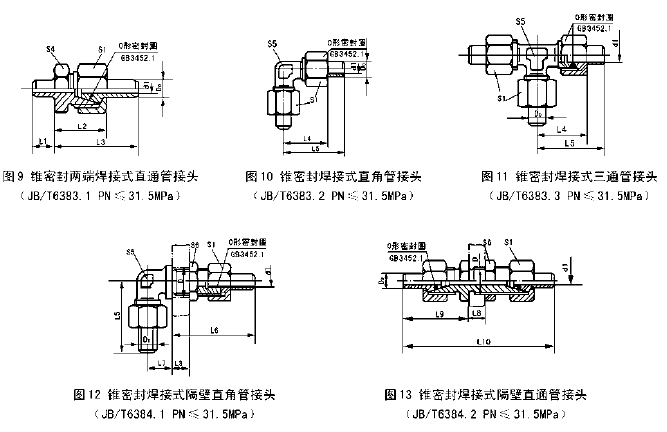

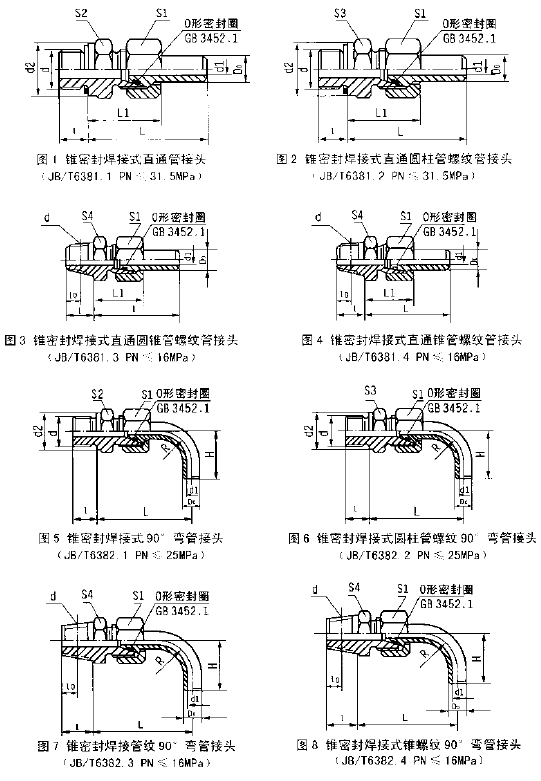

管接头、锥密封焊接式隔壁直角管接头、锥密封焊接式隔壁直通管接头的形式和尺寸按图1～图13和表中的规定。
二、结构形式

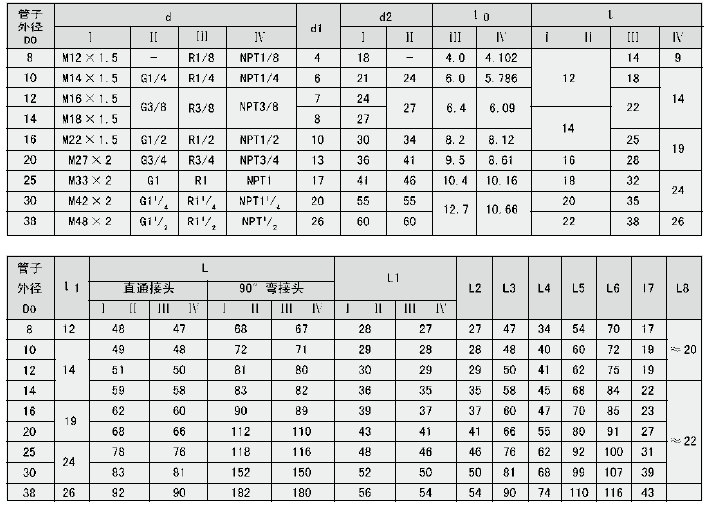

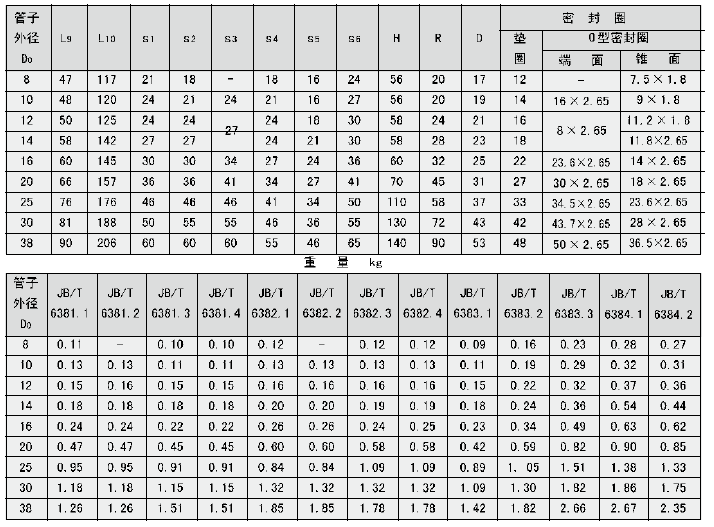

三、外形尺寸
锥密封焊接式管接头端接螺纹（公制细牙和圆柱管螺纹）连接尺寸

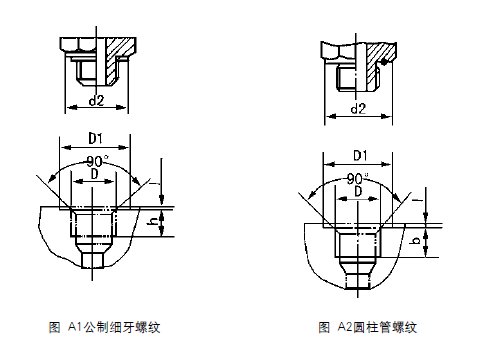

锥密封焊接式管接头端接螺纹的连接尺寸见图A1、A2 及表A1。
