一、概 述
适用于以油、水、气为介质的管道固定用塑料管夹。干稀油润滑工作温度为-5～+100℃。A 系列管夹适用于中压、低压(P N≤8M P a)管道的固定；B系列管夹及B系列Ⅰ型组合安装管夹适用于中高压、高压（P N≤31.5MPa）管道的固定。
二、外形尺寸

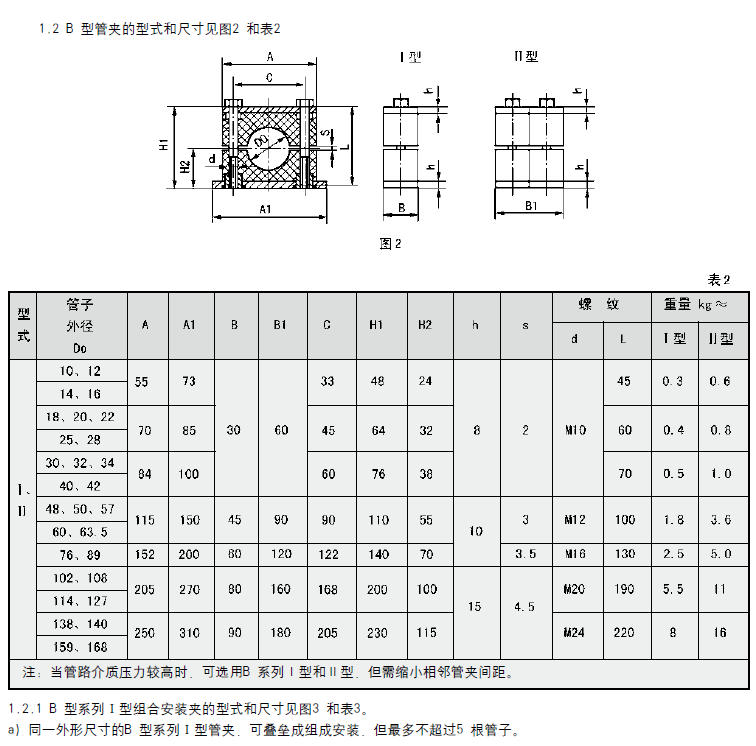

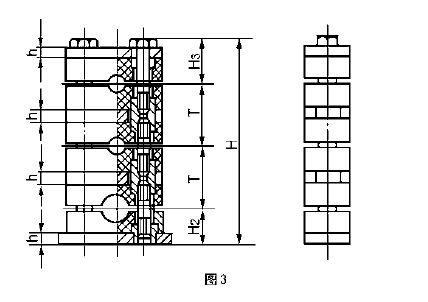

b)尺寸计算 H=H2+H3+（N-1）·T
式中：N ——管子根数：

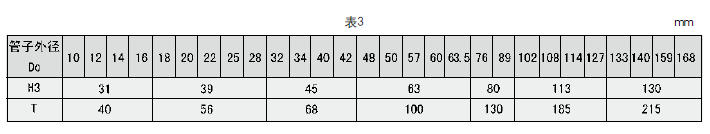

T ——相邻管距（见表3），mm；
H2、H3见表2和表3
◎注：组合安装管夹的每组重量可近似按（N-0.5）乘以表2中的单件重量。
2.1 标记说明
A 系列Ⅰ型、管子外径为12mm的塑料管夹：
塑料管夹A（Ⅰ）12 JB/ZQ4008-97
B 系列Ⅱ型、管子外径为28mm 的塑料管夹；
塑料管夹B（Ⅱ）28 JB/ZQ4008-97
B 系列Ⅰ型组合叠装、管子外径为22mm的3根、管子外径为28mm的2根的塑料管夹；
塑料管夹B（Ⅰ）22×3-28×2JB/ZQ4008-97
三、管夹承载能力
（A1，A2 及图A1，图A2)

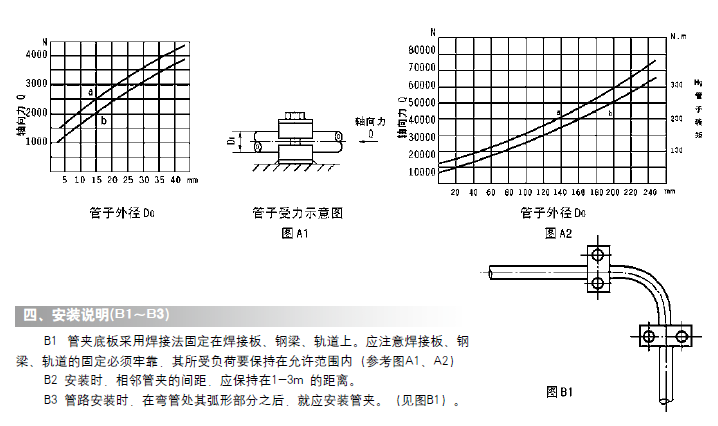

A1 表示方法：管夹承受管子轴向力的能力大小，用曲线图表示。
A2 具体内容：图A1 用于“A 系列管夹”；图A2 用于“B 系列Ⅰ型管夹”。a 曲线表示管夹与管子处于“静摩擦
状态”时，管子外径尺寸与管夹承受管子轴向力的函数关系。b曲线表示管夹与管子处于“动摩擦状态”时，管子外径尺寸
与管夹承受管子轴向力及转矩的函数关系。
